Гидротолкатели серии ТЭ
Гидротолкатель ТЭ-25
Гидротолкатели ТЭ-25 (толкатели электрогидравлические) предназначены для привода пружинных колодочных тормозов подъемно-транспортных машин, а так же для привода механизмов автоматики.
Гидротолкатели ТЭ-25 в настоящее время сняты с производства и не выпускаются более 20 лет. Взамен промышленностью изготавливаются гидротолкатели серии ТЭ-30, с улучшенными техническими характеристиками и являющихся аналогом гидротолкателей серии ТЭ25.
Таблица №1. Сравнительные характеристики гидротолкателей ТЭ-25
Тип толкателя |
Время подъема, сек
|
Время опускания, сек
|
Потреб- ляемая мощность, Вт
|

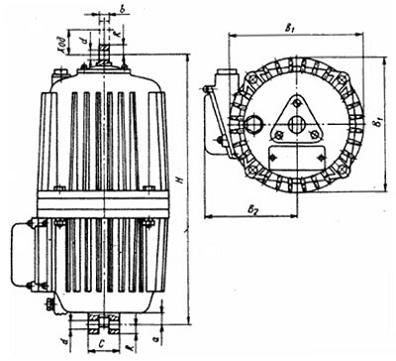

Размеры, мм |
Ход штока, мм
|
Масса, кг
|
|||||||
D | d | H | H1 | h | h1 | L | L1 | ||||||
ТЭ-16 | 0,25 | 0,23 | 170 | 170 | 12H12 | 330 | 357 | 26.5 | 14 | 40 | 202 | 25 | 11.0 |
ТЭ-25 | 0,25 | 0,24 | 175 | 175 | 12H12 | 340 | 365 | 26.5 | 14 | 50 | 213 | 32 | 12.2 |
ТЭ-30 | 0,26 | 0,26 | 160 | 170 | 12H12 | 340 | 365 | 26.5 | 14 | 40 | 213 | 32 | 11.0 |
Установка толкателей ТЭ-25 - вертикальная, штоком вверх при допустимом отклонении от вертикали ± 15о.
Запрещено использовать толкатели для работы во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы, изоляцию и резину.
Рабочая жидкость - трансформаторное масло, температура эксплуатации до минус -15оС.
Эксплуатация гидротолкателей ТЭ возможна при температуре окружающей среды ниже минус -15оС (до минус -60оС) при замене траснформаторного масла на полиэтилсилоксановую жидкость, при этом время подъема штока при первых включениях не нормируется. Допускается в диапазоне температур от минус -30оС до плюс 15оС использовать гидравлическое масло АМГ-10А. В зависимости от заказа, толкатели ТЭ могут изготавливаться на различные номинальные напряжения частотой 50 или 60 Гц.
